焼笹停車場ー小中尾停車場《鳥屋尾(とやお)橋梁》 |
|
|
|
▲前ページの数歩先。小川右岸から左岸へ移る。建設当初から最後まで1スパンの鉄橋(デッキトラス)でした。また、木製の待避所も付いていました。1966(昭和41)年5月19日、用途廃止。左は車道の「鳥屋尾橋」。
|
2017年4月29日撮影
|
|
|
|

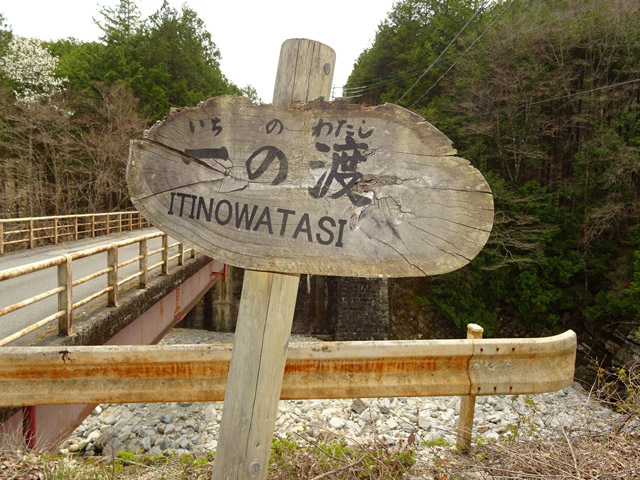

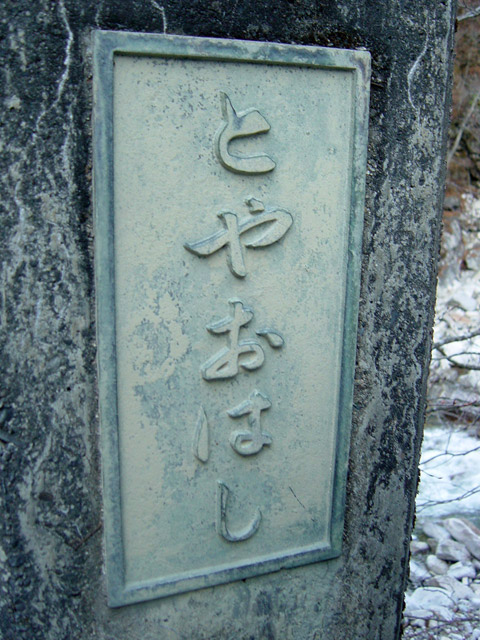

▲上写真のワキ。大まかな意味はわかるが、詳細な説明板が欲しいですね。赤沢側にも同じモノが設置されています。 |
2017年4月29日撮影
|
|
|
|

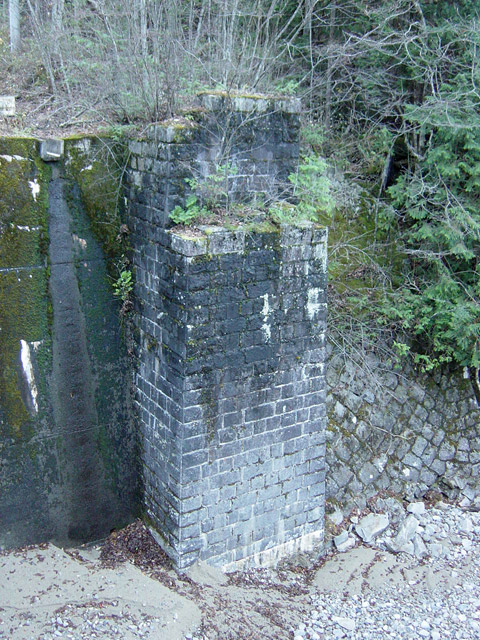

▲橋梁前から上松方を見る。 |
2017年4月29日撮影
|
|
|
|
|
|
|

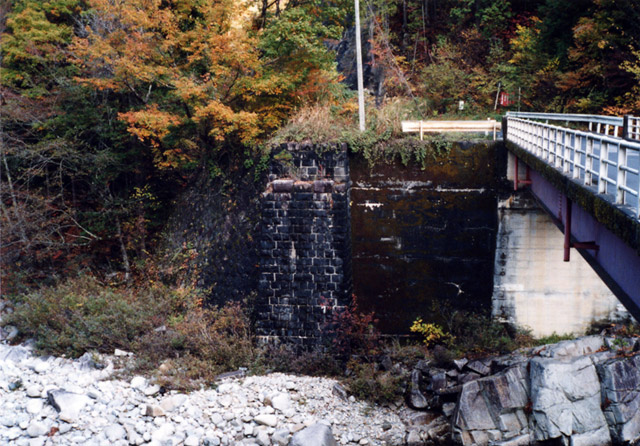

▲赤沢側の橋台ワキから上松方を見る。 |
写真提供:林鉄男氏 撮影日:1995年10月
|
|
|
|
|

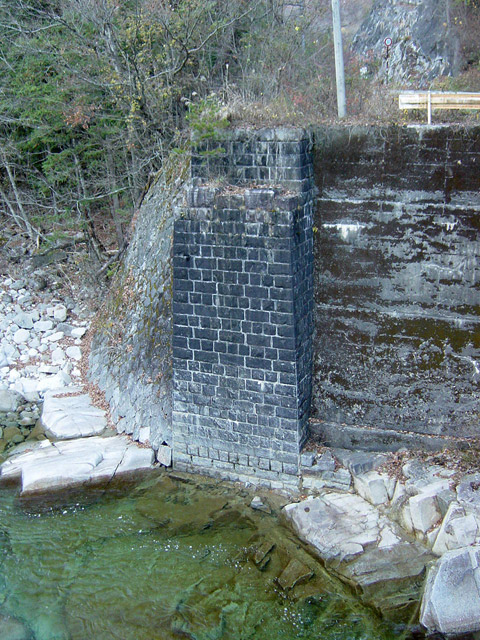

▲同上。
以下は、建設当初のスペック
延 長:27.3m
測 点:8744.5m
勾 配:6.7‰
桁の材質:軟鋼構桁
桁の製造所:日本橋梁株式会社
橋台の材質:切石積
翼壁の材質:間知石積
起工年月:大正3年
竣工年月:大正5年
備 考:
|
2000年11月中旬撮影
|
|
|
|
▲鳥屋尾橋梁直後から赤沢方を見る。軌道は一段上。奥で道路に合流します。 |
2004年11月中旬撮影
|
|
|
|
▲上写真のすぐ先。道路の右半分が軌道跡と思われる。 |
2004年11月中旬撮影
|
|
|
|
▲上写真から上松方を見る。 |
2004年11月中旬撮影
|
|
|
