牛ヶ渕橋梁
ボタン
小川森林鉄道,林鉄,運材列車,牛ヶ渕橋梁,橋脚,鈑桁,工字桁,概要
牛ヶ渕分岐の数歩先。小川左岸から右岸へ移る。以後、終点の赤沢までは右岸を進む。

以下は、建設当初のスペック

延  長:45.1m
測  点:10.320m
勾  配:10‰
桁の材質:軟鋼工字桁、鈑桁
桁の製造所:日本橋梁株式会社
橋台の材質:切石積
橋脚の材質:切石積
翼壁の材質:間知石積
曲  線:R=
54.5
起工年月:大正3年
竣工年月:大正5年
備  考:
上松運輸営林署「小川森林鉄道 半世紀にわたる記録(1967)」より接写転載
46
牛ヶ渕橋梁
小川森林鉄道,林鉄,廃線跡,牛ヶ渕橋梁,橋脚,上松運輸営林署,軌道跡

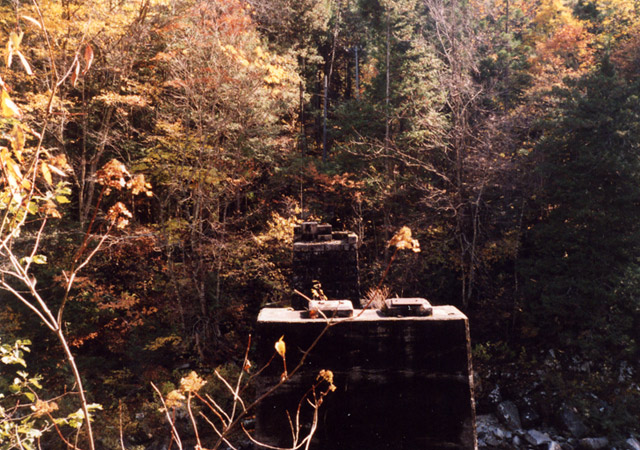

上写真とほぼ同位置(橋台上から)。
写真提供:林鉄男氏 撮影日:1995年10月
47
牛ヶ渕橋梁
小川森林鉄道,林鉄,廃線跡,牛ヶ渕橋梁,橋脚,上松運輸営林署,軌道跡

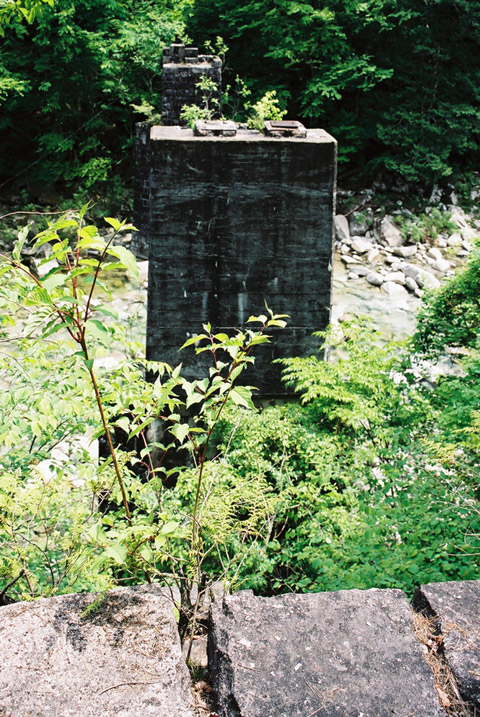

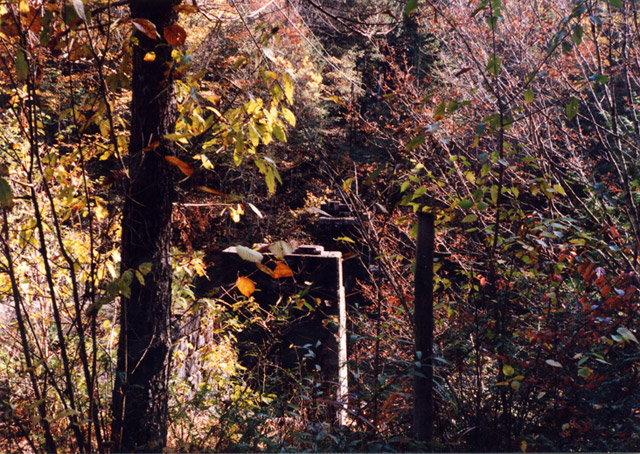

別角度から。
写真提供:林鉄男氏 撮影日:1995年10月
48
牛ヶ渕橋梁
小川森林鉄道,林鉄,廃線跡,牛ヶ渕橋梁,鉄橋,用途廃止,木材運搬軌道跡
建設当初から最後まで3スパンの鉄橋でした。1966(昭和41)年5月19日、用途廃止。最初の1スパンは工字桁で、あとの2スパンは鈑桁。
1997年7月撮影
49
牛ヶ渕橋梁
小川森林鉄道,林鉄,廃線跡,牛ヶ渕橋梁,橋脚,土石流,崩壊

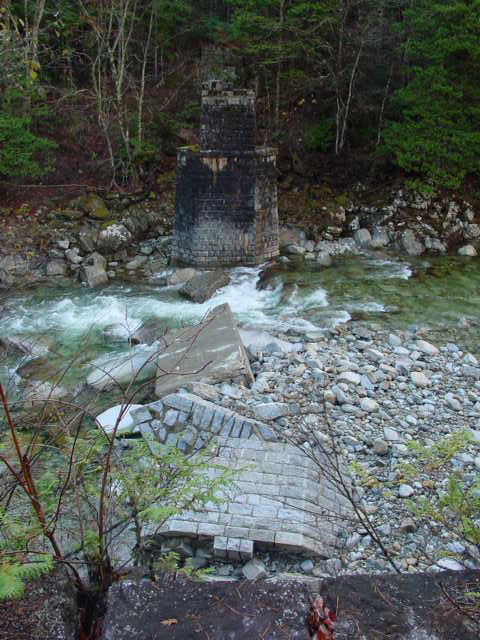

上写真と同位置。土石流(そりゃもう、凄まじかったらしいよ)で上松側の橋脚が崩壊してしまった。
2000年11月中旬撮影
50
牛ヶ渕橋梁
小川森林鉄道,林鉄,廃線跡,牛ヶ渕橋梁,比較写真,対比,定点観測
上写真と同位置。18年の歳月...
2018年4月下旬撮影
51
牛ヶ渕橋梁
小川森林鉄道,林鉄,廃線跡,牛ヶ渕橋梁,ナロー軌道跡,長野営林局,木曽

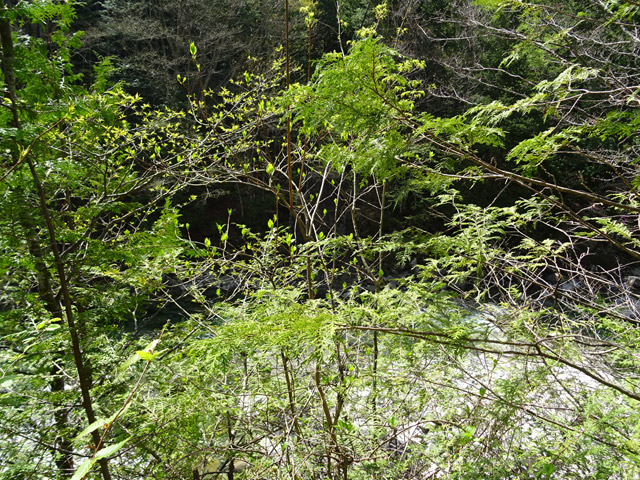

上写真から上松方を見る。
2018年4月下旬撮影
52
牛ヶ渕橋梁
小川森林鉄道,林鉄,廃線跡,牛ヶ渕橋梁,ナロー軌道跡,橋台,ピア

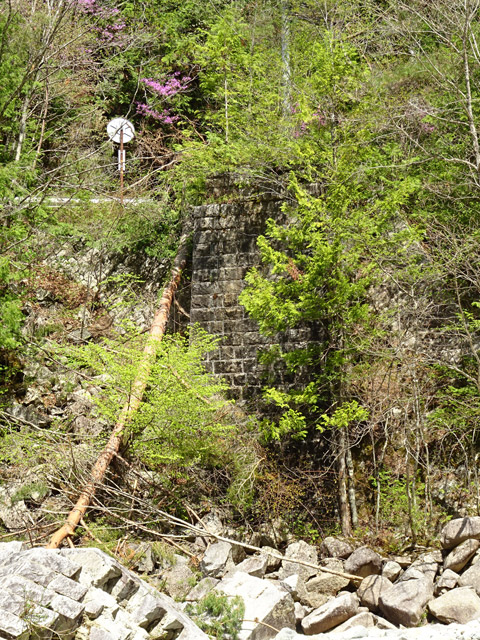

上松側の橋台。対岸から見る。
2018年4月下旬撮影
